চেক ভালভের আগে বা পরে ত্রাণ ভালভ ইনস্টল করা উচিত?

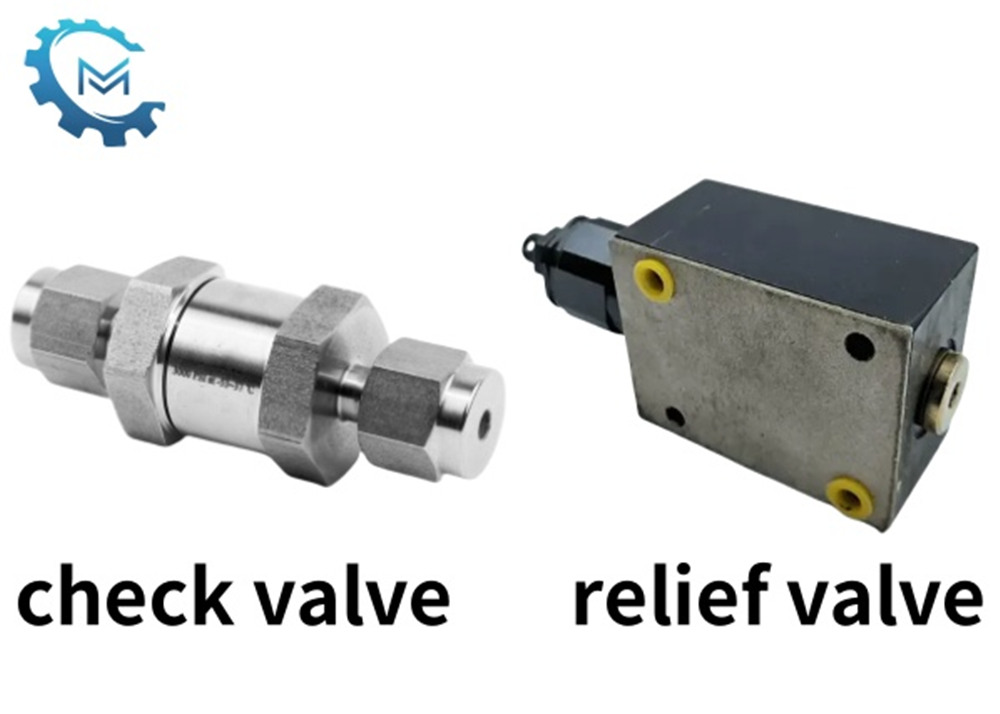

হাইড্রোলিক সরঞ্জাম প্রস্তুতকারক হিসাবে, আমরা প্রায়শই হাইড্রোলিক সিস্টেমগুলি ডিজাইন করার সময় রিলিফ ভালভগুলির ইনস্টলেশন অর্ডার এবং ভালভগুলি পরীক্ষা করি। উভয় ভালভ জলবাহী সিস্টেমে গুরুত্বপূর্ণ ভূমিকা পালন করে। ত্রাণ ভালভটি মূলত অতিরিক্ত চাপের কারণে ক্ষতি থেকে সিস্টেমটিকে রক্ষা করতে ব্যবহৃত হয়, যখন চেক ভালভটি তেলের বিপরীত প্রবাহ রোধ করতে ব্যবহৃত হয়।

কেন ত্রাণ ভালভ প্রায়শই উজানে থাকেভালভ পরীক্ষা করুন?

যখন ত্রাণ ভালভটি সিস্টেমের প্রধান চাপ নিয়ন্ত্রণ ভালভ হিসাবে ব্যবহৃত হয়, তখন এটি সাধারণত হাইড্রোলিক পাম্পের আউটলেটে এবং চেক ভালভের আগে সমান্তরালে সংযুক্ত থাকে। এই মুহুর্তে, রিলিফ ভালভ হঠাৎ লোড পরিবর্তন বা সিস্টেমের বাধা দ্বারা সৃষ্ট অতিরিক্ত চাপ রোধ করতে পাম্পের আউটপুট চাপকে সরাসরি পর্যবেক্ষণ করে এবং সীমাবদ্ধ করে এবং পাম্প এবং পাইপলাইনের সুরক্ষা রক্ষা করে। এই লোহার নিয়মটি হাইড্রোলিক সিস্টেমের মূল সুরক্ষা যুক্তি থেকে উদ্ভূত হয়েছে: তেল পাম্প দ্বারা চাপ তেল আউটপুট কেবল ত্রাণ ভালভের মধ্য দিয়ে যাওয়ার পরে চেক ভালভ দ্বারা নিয়ন্ত্রিত অ্যাকুয়েটর সার্কিট প্রবেশ করতে পারে। এই লেআউটটি নিশ্চিত করে যে সিস্টেমের চাপ যখন সেট মানকে ছাড়িয়ে যায়, তখন ত্রাণ ভালভটি পাইপলাইন বা উপাদানগুলিকে ক্ষতিগ্রস্থ করে এমন চাপ বাড়ানোর জন্য তাত্ক্ষণিকভাবে তেল ট্যাঙ্কে অতিরিক্ত প্রবাহকে গাইড করতে পারে।

বিশেষ পরিস্থিতিতে ব্যতিক্রম

নির্দিষ্ট কাজের পরিস্থিতিতে ওভারফ্লো ভালভ চেক ভালভের পরে স্থাপন করা দরকার। উদাহরণস্বরূপ, একটি হাইড্রোলিক লকিং সার্কিটে, দুটি হাইড্রোলিক্যালি নিয়ন্ত্রিত চেক ভালভের সমন্বয়ে লকিং ডিভাইসের পিছনে প্রায়শই একটি স্বতন্ত্র ওভারফ্লো ভালভের প্রয়োজন হয়। এই নকশাটি কেবল অ্যাকিউউটরের নির্ভরযোগ্য লকিং নিশ্চিত করে না, তবে আনলক করার সময় প্রভাবের চাপটি স্বাধীনভাবে নিয়ন্ত্রণ করতে পারে।

আরেকটি উদাহরণ হ'ল কিছু সংগ্রহকারীদের তেল সরবরাহ সার্কিট। যখন এটি সঞ্চয়ের প্রবাহের উপাদানগুলি রক্ষা করার জন্য প্রয়োজনীয় হয়, তখন ওভারফ্লো ভালভটি অবশ্যই চেক ভালভের পরে ইনস্টল করতে হবে। এই মুহুর্তে, চেক ভালভটি সঞ্চয়কারী শক্তিটিকে পিছনে প্রবাহিত হতে বাধা দিতে পারে, যখন পরবর্তী ওভারফ্লো ভালভ সর্বদা কার্যনির্বাহী চেম্বারের চাপকে পর্যবেক্ষণ করে, একটি ডাবল সুরক্ষা ব্যবস্থা গঠন করে।

উপসংহার

যেমনভালভ ব্লকপ্রস্তুতকারক, আমরা ভাল করেই জানি যে হাইড্রোলিক সিস্টেমের স্থিতিশীল ক্রিয়াকলাপ এবং উপাদানগুলির সুরক্ষার জন্য ত্রাণ ভালভ এবং চেক ভালভের ইনস্টলেশন ক্রমের যথাযথ নির্বাচন গুরুত্বপূর্ণ। একটি হাইড্রোলিক সিস্টেম ডিজাইন করার সময়, আমরা সিস্টেমের নির্দিষ্ট প্রয়োজন এবং প্রয়োগের পরিস্থিতিগুলির উপর ভিত্তি করে পুরো হাইড্রোলিক সিস্টেমের ভারসাম্যকে ব্যাপকভাবে বিবেচনা করব এবং জলবাহী সিস্টেমটি নিরাপদে এবং দক্ষতার সাথে পরিচালনা করতে পারে তা নিশ্চিত করার জন্য ইনস্টলেশন ক্রমটি সঠিকভাবে নির্বাচন করুন।
