সিএনসি মেশিন সরঞ্জামধারীদের প্রকার এবং বৈশিষ্ট্য？

ভূমিকা

যথার্থ মেশিনিংয়ের ক্ষেত্রেসিএনসি মেশিন সরঞ্জাম, tool holders are key components that connect tools and machine tools. সিএনসি মেশিনিংয়ে বিশেষীকরণকারী একটি সংস্থা হিসাবে আমরা ভালভাবেই জানি যে বিভিন্ন ধরণের সরঞ্জামধারীরা মেশিনিং দক্ষতা, নির্ভুলতা এবং গুণমানের উপর গভীর প্রভাব ফেলে। Let me introduce you to the common types ofসিএনসি মেশিন সরঞ্জামধারীরাএবং তাদের অনন্য বৈশিষ্ট্য বিস্তারিতভাবে।

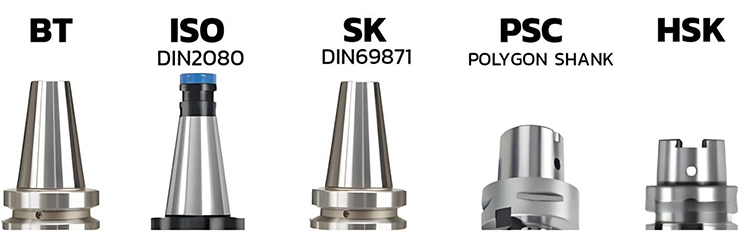

সরঞ্জামধারীরা সাধারণত মেশিনিং সেন্টার স্পিন্ডেলের সরঞ্জাম গর্তের টেপার অনুসারে দুটি বিভাগে বিভক্ত হয়:

1। স্পিন্ডল টেপার 7:24 সহ ইউনিভার্সাল টুলহোল্ডার

7:24 টেপার টুলহোল্ডার পজিশনিংয়ের জন্য একটি পৃথক টেপার পৃষ্ঠ ব্যবহার করে এবং টেপার হ্যান্ডেলটি দীর্ঘ হয়। টেপার পৃষ্ঠটি একই সাথে দুটি ফাংশন সম্পাদন করে: স্পিন্ডল সেন্টারের সাথে সম্পর্কিত সরঞ্জামধারীর অবস্থান এবং শক্ত করার শক্তির মাধ্যমে টর্ক সংক্রমণ করা।

7: 24 এর একটি টেপার সহ ইউনিভার্সাল টুলহোল্ডার here সাধারণত পাঁচটি মান এবং স্পেসিফিকেশন থাকে:

(1) আন্তর্জাতিক স্ট্যান্ডার্ড আইএস 0 7388-1 (আইভি বা এটি হিসাবে সংক্ষেপে)

বৈশিষ্ট্য:

উচ্চ বহুমুখিতা, ডিআইএন 69871 এবং এএনএসআই/এএসএমই স্পিন্ডল টেপার মেশিন সরঞ্জামগুলিতে ইনস্টল করা যেতে পারে।

(2) জার্মান স্ট্যান্ডার্ড ডিআইএন 69871, চাইনিজ স্ট্যান্ডার্ড জিবি 10944

(জেটি, এসকে, ডিআইএন, ডাট বা ডিভি হিসাবে সংক্ষেপিত)

বৈশিষ্ট্য:

ইনস্টলেশন মাত্রাগুলি আইএসও 7388-1 সরঞ্জামধারীদের সমান, তবে ডি 4 মানটি আরও বড়, যা ইনস্টলেশন হস্তক্ষেপের কারণ হতে পারে।

(3) আমেরিকান স্ট্যান্ডার্ড এএনএসআই বি 5.50

বৈশিষ্ট্য:

এটিতে একটি কান্ডের খাঁজ নেই এবং ডিআইএন 69871 এবং আইএসও 7388-1 মেশিন সরঞ্জামগুলিতে ইনস্টল করা যায় না, তবে পরবর্তী দুটি এটিতে ইনস্টল করা যেতে পারে।

(4) জাপানি স্ট্যান্ডার্ড জিস বি 6339, (এমএএস বিটি, বিটি হিসাবে পরিচিত)

বৈশিষ্ট্য:

বিটি টুলহোল্ডার টেপারটি আগের তিনটি সরঞ্জামধারীর তুলনায় সংক্ষিপ্ত এবং ইনস্টলেশন মাত্রাগুলি আলাদা, সুতরাং সেগুলি প্রতিস্থাপন করা যায় না। প্রতিসম কাঠামো এটিকে অন্য তিনটি সরঞ্জামধারীর তুলনায় উচ্চ গতিতে আরও স্থিতিশীল করে তোলে।

(5) জার্মান স্ট্যান্ডার্ড ডিআইএন 2080 (এনটি বা এসটি হিসাবে সংক্ষেপে)

টেনশন পদ্ধতি: এনটি টাইপ টুল হোল্ডার একটি traditional তিহ্যবাহী মেশিন সরঞ্জামে একটি পুল রড দ্বারা শক্ত করা হয়, এটি চীনে এসটি নামেও পরিচিত

2। স্পিন্ডল টেপার সহ সরঞ্জাম ধারক 1:10

(1) এইচএসকে সরঞ্জামধারক

এইচএসকে ভ্যাকুয়াম সরঞ্জামধারীরা উচ্চ-গতির মেশিনিংয়ের সময় সিস্টেমের অনমনীয়তা এবং স্থিতিশীলতা এবং পণ্যের নির্ভুলতা উন্নত করতে পারে এবং সরঞ্জাম প্রতিস্থাপনের সময়কে সংক্ষিপ্ত করতে পারে, উচ্চ-গতির যন্ত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে।

এইচএসকে সরঞ্জামধারীরা এ, বি, সি, ডি, ই, এবং এফ এর মতো বিভিন্ন স্পেসিফিকেশনে উপলব্ধ, এ, ই এবং এফ সাধারণত মেশিনিং সেন্টারগুলিতে (স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন) ব্যবহৃত হয়।

বৈশিষ্ট্যগুলি: এটিতে 1:10 এর একটি টেপার রয়েছে এবং এটি একটি ডাবল-পার্শ্বযুক্ত যোগাযোগের নকশা গ্রহণ করে (যেমন, টেপার এবং শেষ মুখ একই সময়ে সংস্পর্শে রয়েছে), উচ্চতর অনমনীয়তা এবং নির্ভুলতা সরবরাহ করে, বিশেষত উচ্চ-গতির কাটিয়া পরিবেশের জন্য উপযুক্ত।

(2) পিএসসি টেপার শ্যাঙ্ক (আইএসও 26623)

একটি সংক্ষিপ্ত টেপার ডিজাইন ব্যবহার করে (সাধারণত 1:10 টেপার), তবে কেবল টেপার পৃষ্ঠের যোগাযোগের মাধ্যমে স্পিন্ডেলের সাথে সংযোগ স্থাপন করে। কিছু মডেল অনমনীয়তা উন্নত করতে শেষ মুখের যোগাযোগের সংমিশ্রণ করতে পারে।

নকশার লক্ষ্যটি হ'ল উচ্চ-গতির ঘূর্ণনের সময় সেন্ট্রিফুগাল ফোর্সের কারণে সৃষ্ট টেপার পৃষ্ঠের ছাড়পত্রের পরিবর্তন হ্রাস করা, তবে এর অবস্থান পদ্ধতিটি এইচএসকে-র চেয়ে সহজ এবং মূলত টেপার পৃষ্ঠের ঘর্ষণ বলের উপর নির্ভর করে।

উপসংহার

একটি নির্মাতা হিসাবেসিএনসি মেশিন সরঞ্জামধারীরা, আমরা সর্বদা ব্যবহারকারীদের উচ্চমানের, উচ্চ-পারফরম্যান্স সরঞ্জাম হ্যান্ডেল পণ্য সরবরাহ করতে প্রতিশ্রুতিবদ্ধ। অতএব, প্রতিটি সরঞ্জাম হ্যান্ডেল সিএনসি মেশিনে সর্বোত্তমভাবে সম্পাদন করতে পারে, ব্যবহারকারীদের দক্ষ এবং নির্ভুল মেশিনিং লক্ষ্য অর্জনে সহায়তা করতে পারে তা নিশ্চিত করার জন্য আমরা পণ্য নকশা অনুকূলিতকরণ এবং পণ্য বিভাগগুলি সমৃদ্ধ করে চলেছি।
